[TUTORIAL] Sophos XG Firewall - Rekomendasi Konfigurasi IPsec VPN Site-to-Site IKEv2

Sophos XG Firewall: How to enable IKEv2 for IPsec VPN Site-to-Site and Recommended configuration for IPsec profile.

Setelah berhasil menghubungkan Head Office dengan Branch Office menggunakan IPsec VPN Site-to-Site Preshared Key, dimana profile dari IPsec Policy tersebut masih DefaultHeadOffice & DefaultBranchOffice. Dan hari ini saya mendapatkan artikel mengenai Recommended configuration for IPsec profile, untuk pengaturan IPsec profile dengan koneksi yang stabil serta lebih baik dari sisi keamanan adalah IKEv2 yang disarankan. Dibawah ini, perbedaan IPsec profile antara DefaultHeadOffice, DefaultBranchOffice dan IKEv2.

Profile Settings DefaultHeadOffice DefaultBranchOffice IKEv2
Keying method Automatic Automatic Automatic
Key exchange IKEv1 IKEv1 IKEv2
Authentication mode Main mode Main mode Main mode
Key negotiation tries 3 0 0
Compress No No No
FPS Enable Enable Enable
Phase1 AES256 - SHA2 256, AES256 - SHA1,   AES128 - SHA1 AES256 - SHA2 256, AES256 - SHA1,   AES128 - SHA1 AES256 - SHA2 512, AES256 - SHA2 384, AES256 - SHA2 256
Phase2 AES256 - SHA2 512, AES256 - SHA2 256, AES128 - SHA1 AES256 - SHA2 512, AES256 - SHA2 256, AES128 - SHA1 AES256 - SHA2 512, AES256 - SHA2 384, AES256 - SHA2 256
Dead Peer Detection Checked Checked Checked
When peer uncreachable Disconnect Re-initiate Re-initiate

Catatan ini akan mejelaskan langkah-langkah untuk mengaktifkan IKEv2 pada konfigurasi IPsec VPN Preshared key yang sudah dilakukan sebelumnya. Oke lah kalau begitu, tanpa basa-basi lagi, langsung saja mari kita mulai konfigurasi...

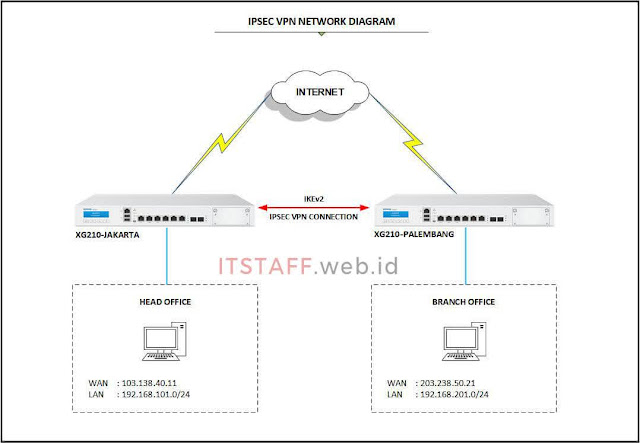

Berikut Topologi & Skenarionya


Network Diagram Rekomendasi Konfigurasi IPsec VPN Site-to-Site dengan IKEv2 - ITSTAFF.web.id

Location JAKARTA PALEMBANG
Site Head Office Branch Office
Device Name Sophos XG 210 Sophos XG 210
Device FirmwareSFOS 17.5.15 MR-15
SFOS 18.5.4 MR4-Build418
SFOS 17.5.14 MR-14-1
SFOS 17.5.15 MR-15
Device IP 192.168.101.254 192.168.201.254
LAN Subnet 192.168.101.0/24 192.168.201.0/24
LAN Port Port6 Port6
WAN Bandwidth Dedicated 30 Mbps Dedicated 20 Mbps
WAN IP 103.138.40.11 203.238.50.21
WAN Port Port1 Port1
IPsec Connection Type Site-to-Site Site-to-Site
IPsec Gateway Type Respond only Initiate the connection
IPsec Policy IKEv2 IKEv2
IPsec Authentication Type Preshared key Preshared key

1. XG210-JAKARTA - Head Office

  • Edit konfigurasi yang sudah dilakukan sebelumnya, jika belum silahkan ikuti panduan ini, cara membuat koneksi IPsec VPN Site-to-Site Preshared Key di Sophos XG Firewall.
  • Login ke Sophos XG210 Firewall, klik CONFIGURE VPN IPsec connections ⇒ klik Nama VPN yang sudah dibuat 'VPN_PLG' atau icon pensil 'Edit'.
  • Ganti Encryption Policy dari DefaultHeadOffice menjadi IKEv2 Save

  • Rekomendasi Konfigurasi IPsec VPN Site-to-Site dengan IKEv2 - ITSTAFF.web.id

2. XG210-PALEMBANG - Branch Office

  • Sama seperti konfigurasi XG210-JAKARTA, edit konfigurasi VPN IPsec yang sudah ada.
  • Login ke Sophos XG210 Firewall, klik CONFIGURE VPN IPsec connections ⇒ klik Nama VPN yang sudah dibuat 'VPN_JKT' atau icon pensil 'Edit'.
  • Ganti Encryption Policy dari DefaultBranchOffice menjadi IKEv2 Save

Jika sudah, langkah selanjutnya adalah cek Status koneksi IPsec VPN dan mengujinya, masih di menu CONFIGURE VPN IPsec connections. Harusnya koneksi tunnel IPsec VPN Site-to-Site Preshared Key IKEv2 di kedua sisi firewall sudah berhasil dan bekerja. Dengan status 'Active & Connection' berwarna hijau, seperti gambar dibawah ini.


Status IPsec Connection - ITSTAFF.web.id

Saatnya test koneksi atau ping dari perangkat di bawah Firewall, misal dari komputer desktop lokal di masing-masing site Jakarta maupun Palembang untuk memastikan koneksi IPsec VPN Site-to-Site ini berjalan normal. Jika masih Request time out, silahkan cek Rules and Policies Firewall (LAN to VPN & VPN to LAN).

Itu saja yang saya lakukan untuk membuat koneksi IPsec VPN Site-to-Site Preshared Key IKEv2 di Sophos XG210 Firewall, konfigurasi di atas bisa juga diterapkan pada Sophos XG Firewall Series. Semoga catatan ini bisa berguna untuk saya dan kalian yang membacanya.
