[TUTORIAL] Konfigurasi IPsec VPN Site-to-Site Preshared Key IKEv2 antara Sophos Firewall & Mikrotik Router

How to establish a Site-to-Site IPsec VPN connection between Mikrotik Router and Sophos Firewall using a preshared key with IKEv2.

Setelah kantor cabang Palembang dan Batam, group yang selanjutnya yang berdiri adalah Medan, dimana site tersebut juga membutuhkan koneksi ke Jakarta untuk mengakses beberapa server. Catatan ini akan menjelaskan langkah-langkah konfigurasi IPsec VPN Site-to-Site antara Sophos Firewall dan Mikrotik Router menggunakan preshared key dengan IKEv2 di kedua sisi perangkat tersebut.

Berikut Topologi & Skenarionya

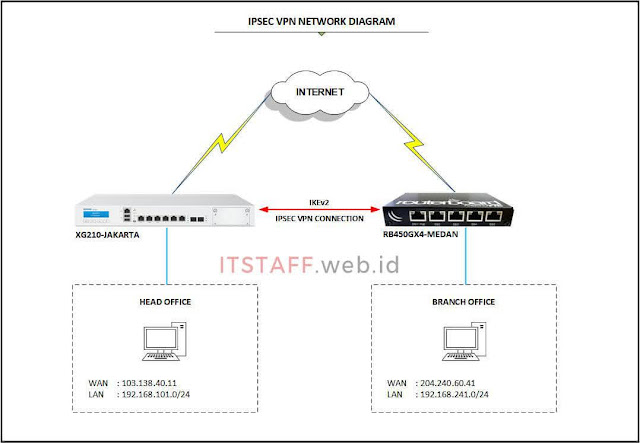

Network Diagram IPsec VPN Site-to-Site Antara Sophos dan Mikrotik - ITSTAFF.web.id

Location JAKARTA MEDAN
Site Head Office Branch Office
Device Name Sophos XG 210 Mikrotik RB450Gx4
Device FirmwareSFOS 17.5.15 MR-15
SFOS 18.5.4 MR4-Build418
6.49.2 Stable
Device IP 192.168.101.254 192.168.241.254
LAN Subnet 192.168.101.0/24 192.168.241.0/24
LAN Port Port6 Eth5
WAN Bandwidth Dedicated 30 Mbps Dedicated 10 Mbps
WAN IP 103.138.40.11 204.240.60.41
WAN Port Port1 Eth1
IPsec Connection Type Site-to-Site Site-to-Site
IPsec Gateway Type Respond only Initiate the connection
IPsec Policy IKEv2 IKEXG
IPsec Authentication Type Preshared key Preshared key

Oke lah kalau begitu, tanpa basa-basi lagi, langsung saja mari kita mulai konfigurasi...

1. Konfigurasi XG210-JAKARTA - Head Office

1.1. Login ke Sophos XG210 Firewall, langkah pertama adalah menambahkan LAN Subnet (Jakarta dan Medan), klik SYSTEM Host and services IP hostAdd

  • Local LAN (Jakarta Subnet)
  • IP host Jakarta - ITSTAFF.web.id
  • Remote LAN (Medan Subnet)
  • IP host Medan - ITSTAFF.web.id
  • Save

1.2. Sekarang membuat IPsec VPN connection, klik CONFIGURE VPN IPsec connections Add

  • General settings
    • Name: VPN_MEDAN
    • IP version: IPv4
    • Connection type: Site-to-Site
    • Gateway type: Respond only
    • Active on save checked
    • Create firewall rule unchecked
  • Encryption
    • Policy: IKEv2
    • Authentication type: Preshared key
    • Preshared key: <Password IPsec>
    • Repeat preshared key: <Password IPsec>
  • Gateway settings
    • Local gateway
    • Listening interface: Port1 (WAN1)
    • Local ID type: Select local ID (default)
    • Local subnet: Add new item101.168.192_JKT
    • Remote gateway
    • Gateway address: 204.240.60.41
    • Remote ID type: Select remote ID (default)
    • Remote subnet: Add new item241.168.192_MDN
  • Network Address Translation (NAT) unchecked
  • Advanced: User authentication mode: None
  • Save

1.3. Setelah itu, membuat dua Firewall Rules untuk IPsec VPN traffic, klik PROTECT Firewall (v17) / Rules and policies (v18) + Add firewall ruleUser/network rule

    1.3.1. Group LAN to VPN
  • Rule name *: LAN_VPN_MEDAN
  • Action: Accept
  • Log firewall traffic checked
  • Rule position: Top
  • Rule group: LAN to VPN
  • Source
    • Source zones *: Add new itemLAN
    • Source networks and devices *: Add new item101.168.192_JKT
    • During scheduled time: All the time
  • Destination and services
    • Destination zones *: Add new itemVPN
    • Destination networks *: Add new item241.168.192_MDN
    • Services *: Any
  • Identity (v17): Match known users unchecked
  • Web malware and content scanning (v17) / Security features (v18)
    • Web policy: None
    • Scan FTP for malware checked
    • Unchecked All
  • Advanced (v17) / Other security features (v18)
    • App control: None
    • IPS: None
    • Shape traffic: None
    • Scan email content: None
  • Save

    1.3.2. Group VPN to LAN
  • Rule name *: VPN_LAN_MEDAN
  • Action: Accept
  • Log firewall traffic checked
  • Rule position: Top
  • Rule group: VPN to LAN
  • Source
    • Source zones *: Add new itemVPN
    • Source networks and devices *: Add new item241.168.192_BTM
    • During scheduled time: All the time
  • Destination and services
    • Destination zones *: Add new itemLAN
    • Destination networks *: Add new item101.168.192_JKT
    • Services *: Any
  • Identity (v17): Match known users unchecked
  • Web malware and content scanning (v17) / Security features (v18)
    • Web policy: None
    • Scan FTP for malware checked
    • Unchecked All
  • Advanced (v17) / Other security features (v18)
    • App control: None
    • IPS: None
    • Shape traffic: None
    • Scan email content: None
  • Save

Berikut posisi atau penempatan Firewall Rules yang saya terapkan pada perangkat Sophos XG210 Firewall.

  • LAN to VPN
    • LAN_VPN_MEDAN (1.3.1)
  • WAN to LAN
  • LAN to WAN
  • LAN to LAN
  • VPN to LAN
    • VPN_LAN_MEDAN (1.3.2)

2. Konfigurasi RB450GX4-MEDAN - Branch Office

2.1. Login ke Mikrotik RB450Gx4, disini saya menggunakan Winbox. Langkah pertama adalah membuat IPsec Profile, klik IPIPsecProfiles + 'Add'

  • Name: IKEXG
  • Hash Algorithms: sha512
  • PRF Algorithms: auto
  • Encryption Algorithms: aes-256 checked
  • DH Group: ecp256 ecp521 modp2048 modp4096 modp8192 checked
  • NAT Traversal unchecked
  • Apply & OK
IPsec Profile Mikrotik - ITSTAFF.web.id

2.2. Sekarang membuat IPsec Proposal, klik IPIPsecProposals + 'Add'

  • Name: BQ_IKEXG
  • Auth. Algorithms: sha256 sha512 checked
  • Encr. Algorithms: aes-256 cbc checked
  • Lifetime: 00:30:00
  • PFS Group: modp4096
  • Apply & OK
IPsec Proposal Mikrotik - ITSTAFF.web.id

2.3. Selanjutnya adalah membuat IPsec Peer, klik IPIPsecPeers + 'Add'

  • Name: VPN_JAKARTA
  • Address: 103.138.40.11
  • Profile: IKEXG
  • Exchange Mode: IKE2
  • Send INITIAL_CONTACT checked
  • Apply & OK
IPsec Peer Mikrotik - ITSTAFF.web.id

2.4. Selanjutnya adalah membuat IPsec Identity, klik IPIPsecIdentities + 'Add'

  • Peer: VPN_JAKARTA
  • Auth. Method: pre shared key
  • Secret: <Password IPsec>
  • Apply & OK
IPsec Identities Mikrotik - ITSTAFF.web.id

2.5. Selanjutnya adalah membuat IPsec Policy, klik IPIPsecPolicies+ 'Add'

  • Peer: VPN_JAKARATA
  • Tunnel checked
  • Src. Address: 192.168.241.0/24
  • Dst. Address: 192.168.101.0/24
  • Protocol: 255 (all)
  • Action: encrypt
  • Level: require
  • IPsec Protocols: esp
  • Proposal: BQ_IKEXG
  • Apply & OK
IPsec Policy General Mikrotik - ITSTAFF.web.id
IPsec Policy Action Mikrotik - ITSTAFF.web.id

2.6. Selanjutnya adalah membuat IP Route, klik IPRoutes+ 'Add'

  • Dst. Address: 192.168.101.0/24
  • Gateway: ether5
  • Apply & OK
IP Routes Mikrotik - ITSTAFF.web.id

2.7. Terakhir adalah membuat konfigurasi NAT bypass, klik IPFirewallNAT+ 'Add'

  • Chain: srcnat
  • Src. Address: 192.168.241.0/24
  • Dst. Address: 192.168.101.0/24
  • Action: accept
  • Comment: bypass_JAKARTA
  • Apply & OK
Firewall NAT Bypass Mikrotik - ITSTAFF.web.id

3. Pengujian

Dengan konfigurasi diatas, harusnya tunnel IPsec VPN Site-to-Site sudah terbentuk. Kalian bisa cek statusnya di Sophos XG210 Jakarta & Mikrotik RB450Gx4 Medan.

  • XG210-JAKARATA, klik CONFIGURE VPN IPsec connections

  • RB450GX4-MEDAN, klik IPIPsecActive Peers and Installed SAs
  • Status IPsec Active Peers Mikrotik - ITSTAFF.web.id

Jika Status di XG210-JAKARTA Active dan Connection sudah berwarna hijau serta di RB450GX4-MEDAN sudah established, sekarang coba test ping dari perangkat dibawah Firewall dan Router, misal di komputer desktop lokal di masing-masing site Jakarta maupun Medan untuk memastikan koneksi IPsec VPN Site-to-Site ini berjalan dan bekerja. Jika masih Request time out, silahkan cek Rules and Policies Firewall (LAN to VPN & VPN to LAN) di Sophos XG210 dan cek Firewall NAT Bypass atau IP Routes di Mikrotik RB450Gx4.

Selesai, itu saja konfigurasi yang saya lakukan untuk membuat koneksi IPsec VPN Site-to-Site Pre Shared Key IKEv2 di Sophos XG210 dan Mikrotik RB450Gx4, konfigurasi di atas bisa juga diterapkan untuk Sophos XG Firewall Series maupun Mikrotik Router Series. Semoga catatan ini bisa berguna untuk saya dan kalian yang membacanya.


MIKROTIK NOTES
1. Fitur IKE2 IPsec bisa berjalan dari versi RouterOS v6.38.1
2. Supaya Site-to-Site IPsec ini dapat terbentuk maka pastikan kalian tidak melakukan filtering terhadap protocol UDP Port 500 dan port 4500
3. Ketika kalian mengaktifkan Fasttrack, maka IPsec masih tidak bisa berjalan. Untuk detail solusinya anda bisa kunjungi halaman wiki.mikrotik.com
